Ливневая канализация участка: лотки, классы нагрузки, трубы, колодцы

Ливневая канализация собирает дождевую и талую воду с кровли, парковки, дорожек и площадок и отводит её туда, где она не вредит: в городскую сеть, в колодец, в водоём по разрешению. Без неё вода стоит лужами на асфальте, уходит под отмостку к фундаменту, вымывает основание из-под плитки и зимой превращает парковку в каток. Для заказчика ливнёвка — часть проекта благоустройства, которую нельзя добавить потом: лотки и трубы лежат под покрытием, и их отметки определяют уклоны всей площадки. Дренаж грунтовых вод — отдельная система с другой задачей, о ней — статья о дренажных системах участка. Требования к наружным сетям канализации, в том числе дождевой, устанавливает СП 32.13330.2018 «Канализация. Наружные сети и сооружения» с изменениями.

Ливневую канализацию устраивают:

на парковках и разгрузочных площадках;
вдоль пешеходных дорожек и подъездных путей;
у водосточных стояков здания и по отмостке;
на игровых и спортивных площадках, где покрытие не впитывает воду;
в понижениях рельефа, где вода застаивается, и у входов в здание и въездов в подземные парковки, куда вода стекает по уклону.

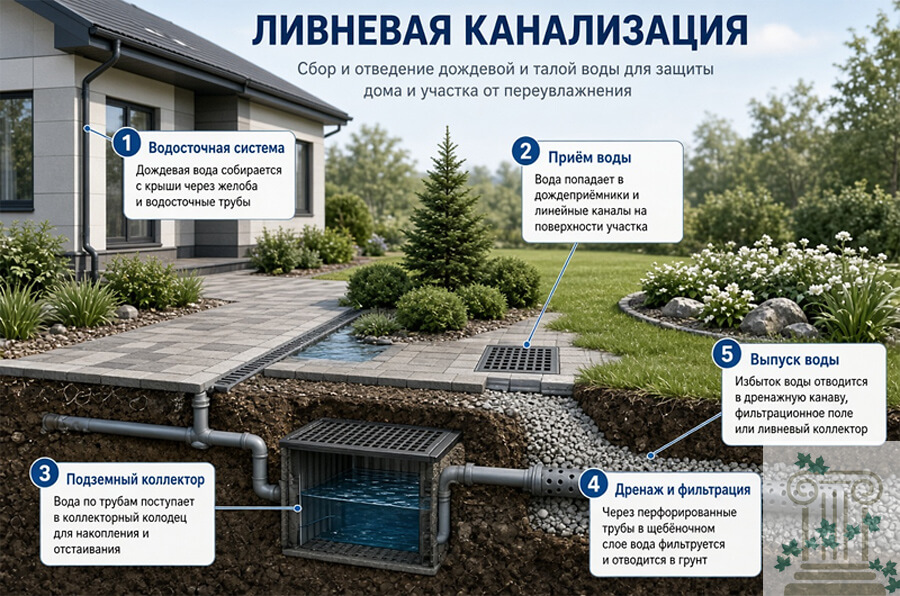

Схема ливневой канализации участка с лотками и дождеприёмниками

Состав системы

Линейный водоотвод: лотки и решётки. Лотки укладывают так, чтобы решётка была в уровне покрытия, с уклоном к дождеприёмному колодцу или точке сброса; покрытие планируют с уклоном к лотку. Лотки делают из бетона и полимербетона — для нагруженных зон, из полипропилена и полиэтилена — для пешеходных зон и площадок; пластиковые лотки с рёбрами жёсткости и бетонной обоймой выдерживают и проезд автомобилей. Решётки бывают пластиковые, стальные оцинкованные, чугунные и из нержавеющей стали; материал вторичен — решётку выбирают по классу нагрузки.

Классы нагрузки. Лотки и решётки классифицируют по испытательной нагрузке — по системе классов европейского стандарта EN 1433, которую используют изготовители водоотводных систем и в России. Цифра в обозначении — испытательная нагрузка в килоньютонах. Класс выбирают по самому тяжёлому транспорту, который может оказаться над лотком, включая мусоровоз и пожарную машину: решётка пешеходного класса под колесом грузовика ломается.

Класс	Испытательная нагрузка	Где уместен
A15	15 кН	Пешеходные и велосипедные дорожки, газоны, частные дворы без въезда автомобилей
B125	125 кН	Тротуары, пешеходные зоны, парковки легковых автомобилей, многоуровневые паркинги
C250	250 кН	Прилотковая зона дорог и обочины, въезды во дворы, площадки с движением лёгких грузовиков
D400	400 кН	Проезжая часть, проезды с грузовым транспортом, парковки для всех видов автомобилей, разгрузочные зоны
E600	600 кН	Промышленные территории, склады с тяжёлой техникой, порты
F900	900 кН	Аэродромы, контейнерные терминалы

Для двора многоквартирного дома с проездом пожарной техники и мусоровоза типовой выбор — D400 на проезде и B125–C250 на тротуарах; для площадки перед бизнес-центром с парковкой легковых — B125 на тротуарах и C250–D400 на проезде. Класс лотка и класс решётки должны совпадать, а крепление решётки к лотку — выдерживать тот же класс: решётка без замков под колёсами выскакивает.

Точечные дождеприёмники. Ёмкости с решёткой, подключённые к подземной трубе: ставят под водосточными стояками, в нижних точках покрытий, на пересечении уклонов. Корпуса делают из пластика, полимербетона, бетона и чугуна — выбор, как и для решёток, по классу нагрузки и глубине. Внутрь ставят корзину для листвы и мусора и, где есть риск запахов из сети, гидрозатвор. Решётку устанавливают в уровень покрытия; дождеприёмник у стояка — до устройства отмостки.

Трубы. Подземную часть собирают из полимерных труб для наружной канализации (ПВХ, полипропилен, полиэтилен) с кольцевой жёсткостью под нагрузку от покрытия и транспорта. Диаметр и уклон назначают гидравлическим расчётом по площади водосбора и расчётной интенсивности дождя для региона по СП 32.13330.2018; увеличение диаметра «на всякий случай» не защищает от промерзания — защищают глубина заложения ниже расчётной глубины промерзания, постоянный уклон без контруклонов и обратных карманов, где стоит вода, а на мелких участках — утепление или греющий кабель у выпусков. Соединения — раструбные с уплотнительными кольцами; герметичность проверяют до засыпки.

Колодцы. Смотровые колодцы ставят на поворотах, в местах изменения диаметра и уклона и на длинных прямых участках — для контроля и прочистки. Пескоуловители (отстойники) — перед выпуском в сеть и в начале длинных линий лотков: они задерживают песок и мусор, которые иначе заиливают трубы. Перепадные колодцы — на территориях с большим перепадом высот, чтобы погасить скорость потока. Накопительные колодцы собирают воду там, где сброса нет; её откачивают или используют на полив. Поглотительные колодцы отводят воду в фильтрующий грунт и работают только там, где под поверхностью есть песок и низкий уровень грунтовых вод.

Вам нужна консультация по ливневой канализации?

Мы перезвоним вам в течение 10 минут

или позвоните по номеру +7 (495) 973-13-13

Я даю согласие на обработку персональных данных

Как мы обрабатываем данные — в Политике обработки персональных данных.

Устройство ливневой канализации: укладка лотков и труб

Куда сбрасывать воду

На городской и коммерческой территории воду отводят в централизованную сеть дождевой канализации — по техническим условиям её владельца, с договором о подключении и, если сток с парковки или производственной площадки загрязнён нефтепродуктами и взвесью, с локальной очисткой перед выпуском. Порядок получения условий, проект и приёмка подключения разобраны в статье о дренаже и ливнёвке в городском благоустройстве. Сброс в реку, пруд или овраг — это сброс сточных вод в водный объект по ст. 44 Водного кодекса РФ: он возможен только с соблюдением водного, природоохранного и санитарного законодательства, с очисткой и оформлением права пользования водным объектом, а в ряде водных объектов и зон санитарной охраны запрещён. Сброс на соседний участок без согласия владельца — нарушение. Если сети рядом нет, остаются накопительная ёмкость или поглотительный колодец, рассчитанный по грунтам.

Проект и устройство

Ливневую канализацию устраивают по проекту, который определяет: расчётный расход воды по площади водосбора, типу покрытий и интенсивности дождя; трассу и отметки лотков, труб и колодцев; классы нагрузки по зонам; точку сброса и условия владельца сети; места пескоуловителей и очистных устройств. Ливнёвку и дренаж грунтовых вод не объединяют в одну сеть: поверхностный сток поднимает уровень воды в дренаже и заиливает его. Монтаж идёт в такой последовательности:

земляные работы: траншеи под трубы с заданным уклоном и песчаным основанием, котлованы под колодцы, корыта под лотки;
монтаж труб и колодцев с проверкой уклонов нивелиром и герметичности соединений, затем обратная засыпка песком с послойным уплотнением;
установка дождеприёмников и лотков на бетонное основание и в бетонную обойму — для всех классов от C250 и выше бетонирование обязательно, для пешеходных зон его назначают по грунтам;
устройство покрытия с уклоном к лоткам и решёткам: решётку ставят чуть ниже плоскости покрытия, иначе вода обходит её по сторонам;
установка решёток и корзин в последнюю очередь, после завершения работ, при которых по территории ходит техника.

Типовые ошибки

Класс решётки выбран по легковому транспорту там, где заезжает мусоровоз — решётки и лотки ломаются в первый сезон.
Нет пескоуловителей — трубы заиливаются, систему приходится промывать каждый год.
Покрытие уложено без уклона к лоткам или решётка выше покрытия — лотки сухие, лужи рядом.
Труба проложена с контруклоном или без защиты от промерзания — зимой выпуск забит льдом, весной вода идёт поверх.
Сброс в дренаж или в бытовую канализацию без разрешения — подтопление участка или штраф от владельца сети.

Компания «Олимпия» проектирует и устраивает ливневую канализацию в составе благоустройства территорий — дворов, территорий бизнес-центров, школ и поликлиник, производственных площадок, а также участков при частных домах — вместе с покрытиями, основаниями и площадками, по договору и смете с гарантией по договору.
